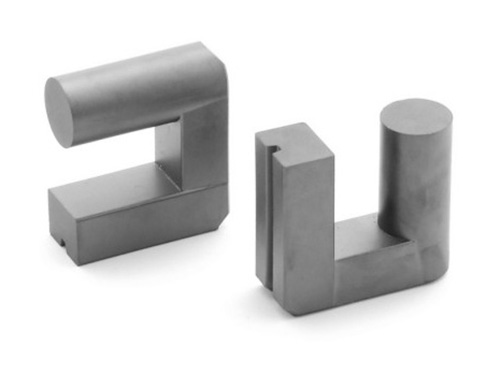

UU型磁芯是由铁氧体材料做成，只是它的形状比较特别，有E字形磁芯，还有瓦形磁芯等多种多样的形状。E字磁芯经过绕铜线制作，成为变压器，变压器按插在线路板上，主要是起到感应效果。而瓦形磁芯也UU型磁芯即是说的两片式磁芯，两片式的磁芯，它的形状相似瓦形，一般经过塑料壳组装起来，成为夹扣式磁环或组装式磁环，各种各样的叫法都有，它多数是用在干绕线上，直接扣在干绕源处，能起到很好的阻抗特性，内孔大的情况下，可以多绕一圈，绕多一圈阻抗效果越好，一般不要超过三圈。磁芯它也有各种各样的形状和规格尺寸，在生产磁芯时，成型和烧结这一步，须注意它比较容易变形。

    不同频率下磁环有不同的阻抗特性，一般低频的阻抗很小，高频时阻抗急剧升高，信号频率越高，磁场越容易辐射出去，一般信号线是没有屏蔽的，比如现在我所有的CAN总线，这些信号线就成了完美的天线，这个天线不停的接收周围的高频信号，这些信号的叠加改变了实际要传输的信号，磁环可以很好的通过有用的信号，同时抵制高频的干扰信号。
